单头PCB钻铣机

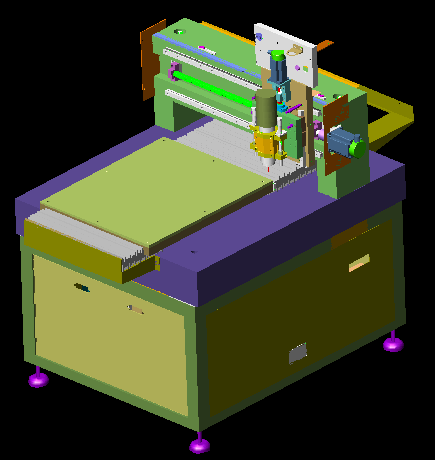

5565型手动换刀单轴单台面PCB数控钻铣机

深圳新奈数控生产的5565型手动换刀单轴单台面PCB数控钻铣机是适用于PCB行业线路板、铝基板、酚醛板等钻孔与铣削加工的设备。

机器机台、横梁、工作台板均采用黑色花岗石材料，坚固耐用不易变形。结构上采用固定龙门式设计，工作时台面移动，龙门架固定不动。X轴、Y轴、Z轴采用精密导轨与研磨级丝杠传动，运动速度快、运行平稳。XYZ轴伺服电机采用0.75KW台湾品牌台达B2伺服电机产品，功率强大，性能可靠。

加工电主轴采用一个1.8KW气动换刀主轴，水冷方式冷却主轴，夹头夹持刀具直径为3.175标准制式。使用一个个台湾台达的交流变频器驱动电主轴，并带有安全保护装置。机器工作时，Z轴带动电主轴同时上下。

工作台面上铺设电木板与纸板，起到保护工作台面的作用。实际加工时，用户可以左右两边放置相同的线路板同时加工，成倍提高工作效率。

主轴下方安装有自动上下毛刷，毛刷上有吸尘装置，工作时产生的粉尘与碎屑通过吸尘管路自动排出到集尘装置里面。

系统软件为公司自己研发SINNC6.0专用PCB数控钻铣机控制系统，市场上使用已经超过15年以上，易学习易使用，有经验的操作人员经过半天的培训就可以上手。工艺参数可以实时修改，刀具参数控制功能（包括寿命、啄次、加工米数、主轴转速等）。系统软件运行于WINDOWS XP、WINDOWS 7平台上，支持32位与64位操作系统。软件的工作方式是通过导入外部CAD图形到系统软件，通过简单的定位与设置后就可以开始PCB钻铣工作。系统软件可以导入CAM350、PROTEL、AUTOCAD、CORWDRAW等绘图软件生成的图形文件，支持GEBER、ROU、NC、DRL、TXT、GBR、ROT、GBX、DXF、PLT格式的文件并直接转换成图形。图形单位允许公英制转换。允许用户设置每个加工图形的内外模、引入线与引出线、切割速度、刀具、刀具偏置、分层数与分层深度等；系统也可以自动识别内外模。主轴速度可以分段设置也可以模拟量调节。钻铣加工的顺序可以通过多种方式设置然后软件自动排序；也可以手动设置排序顺序。有刀库管理功能。软件可以识别的图形包括直线、圆弧、圆、椭圆、NURBS曲线、文字图形等。切割过程中发生自动循环中断时，系统自动记录断点并可以在断点处重新开始。

基本参数：
