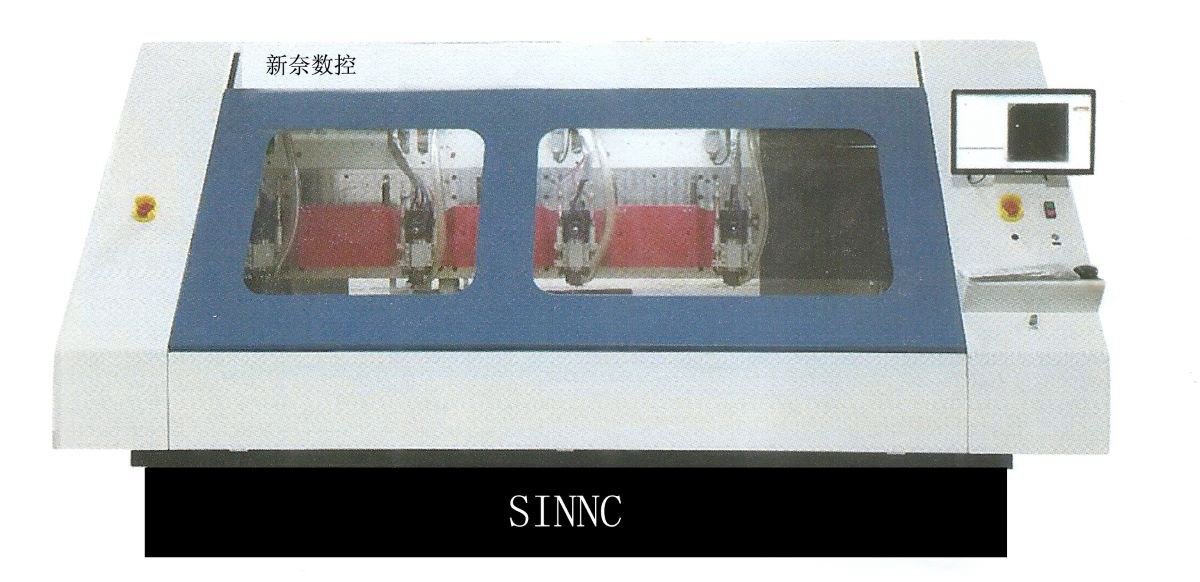

四轴PCB数控钻铣机，四轴锣机，四头PCB数控钻铣机
产品介绍：
整机采用优质花岗石制造（包括床身与横梁），换刀方式可以在自动、手动与半自动模式任意切换，具有刀具深度检测与直径检测功能，工艺参数可以实时修改，刀具参数控制功能（包括寿命、啄次、加工米数、主轴转速等）。可以系统采用SINNC6.0专用PCB数控钻铣机控制系统（也可以采用Sieb&Meyer CNC82系统），支持CCD在线模拟编程（CCD选配），支持PCB自动视觉对位加工。
基本参数：
型号/Model | SINNC 5668/4T |
X/Y轴速度/Velocity of X/Y axis | 50m/min |
Z轴速度/Velocity of Z axis | 40m/min |
主轴速度/Spindle speed | 15-60k rpm |
刀具直径/Drill/Route size range | φ0.2-φ3.175 |
刀库容量/Tool magazine capacity | 4*10 |
丝杆、导轨/Ball screw/Guide rail | 台湾PMI/HIWIN |
电机、驱动器/Motor,actuator | 台达Delta |
变频器/Converter | 台达Delta |
XY轴测量系统/Measure system X/Y axis | 伺服编码器闭环（可以选配加装进口光栅尺） |
定位精度/Position accuracy | ±0.02mm |
重复精度Repeatability position accuracy | ±0.01mm |
锣板精度/Routing accuracy | ±0.05mm |
加工范围/Routing area | 4*560*680*60mm |
电源电压/Power requirement | 三相AC380V+PE,50/60HZ |
压缩空气/Air requirement | 6-8bar |
冷却要求/Cooling requirement | 17℃-20℃ |
温度/Temperature | -20-30℃ |
湿度/Humidity | 50-65 |
噪音/Noise | ≤65db |
外形尺寸/Dimension(L×W×H) | 3160*1920*1650mm |
重量/Weight | 5750KG |
